當前位置：首頁 > 螺旋板換熱器

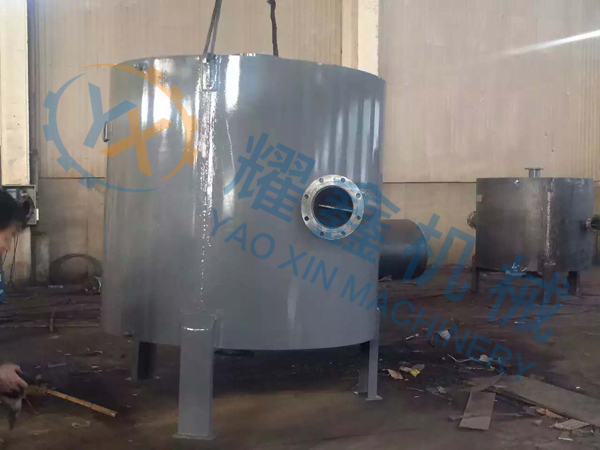

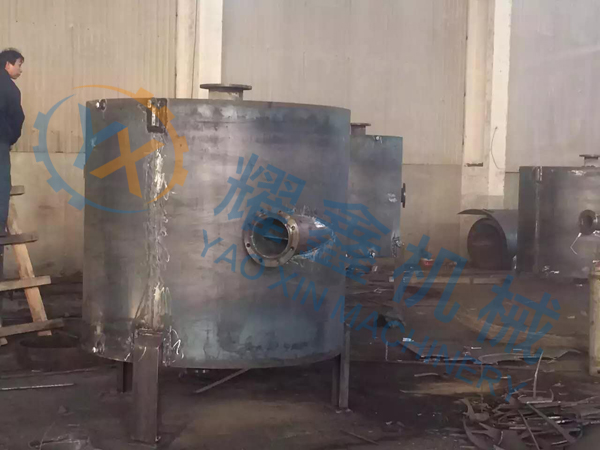

螺旋板式換熱器是一種高效換熱器設備,適用汽－汽、汽－液、液－液，對液傳熱。它適用于化學、石油、溶劑、醫藥、食品、輕工、紡織、冶金、軋鋼、焦化等行業。按結構形式可分為不可拆式（Ⅰ型）螺旋板式及可拆式（Ⅱ型、Ⅲ型）螺旋板式換熱器。

?結構及性能

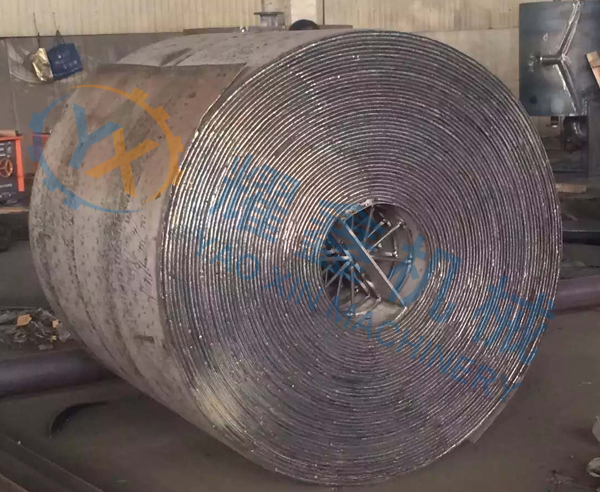

1、本設備由兩張卷制而成，形成了兩個均勻的螺旋通道，兩種傳熱介質可進行全逆流流動，大大增強了換熱效果，即使兩種小溫差介質，也能達到理想的換熱效果。

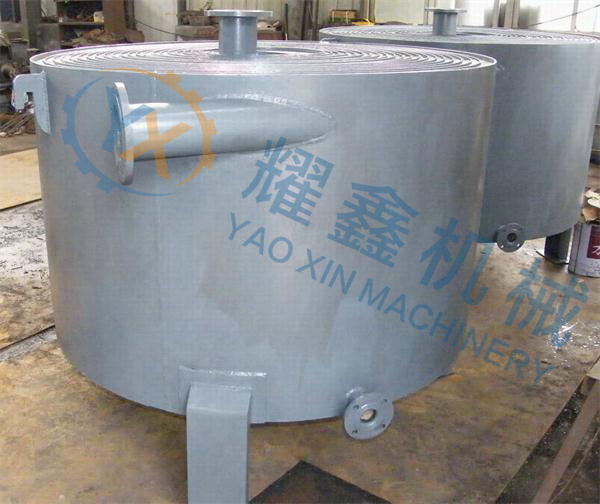

2、在殼體上的接管采用切向結構，局部阻力小，由于螺旋通道的曲率是均勻的，液體在設備內流動沒有大的轉向，總的阻力小，因而可提高設計流速使之具備較高的傳熱能力。

3、I型不可拆式螺旋板式換熱器螺旋通道的端面采用焊接密封，因而具有較高的密封性。

4、II型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其中一個通道可拆開清洗，特別適用有粘性、有沉淀液體的熱交換。
5、III型可拆式螺旋板換熱器結構原理與不可拆式換熱器基本相同，但其兩個通道可拆開清洗，適用范圍較廣。
6、單臺設備不能滿足使用要求時，可以多臺組合使用，但組合時必須符合下列規定：并聯組合、串聯組合、設備和通道間距相同。混合組合：一個通道并聯，一個通道串聯。

部分規格換熱器列舉如下：
　　不銹耐酸鋼制不可拆式（I型）螺旋板換熱器碳素鋼制不可拆式（I型）螺旋板換熱器

公稱換熱面積m2	通道間距mm	計算換熱面積 m2	流速 1m/ces時處理量m3/h	接管公稱直徑	型號
1	6	1.0	3.89	40	I 6,I 16B1-0.2/300-6
2	6	2.1	3.89	40	I 6,I 16B2-0.2/400-6
4	6	4.4	8.2	50	I 6,I 16B4-0.4/400-6
	10	4.5	17.3	80	I 6,I 16B4-0.5/450-10
	10	4.8	13.7	70	I 6,I 16B4-0.4/500-10
8	6	7.3	8.21	50	I 6,I 16B8-0.4/500-6
	10	7.85	17.3	80	I 6,I 16B8-0.5/550-10
	10	7.3	20.90	80	I 6,I 16B8-0.6/500-10
10	6	11.1	8.21	50	I 6,I 16B10-0.4/600-6
	10	11.5	17.3	80	I 6,I 16B10-0.5/650-10
	10	11.2	20.90	80	I 6,I 16B10-0.6/600-10
15	6	16.9	12.54	70	I 6,I 16B15-0.6/600-6
	10	14.72	17.3	80	I 6,I 16B15-0.5/760-10
	10	15.0	28.1	80	I 6,I 16B15-0.8/600-10
	14	15.6	39.3	100	I 6,I 16B15-0.8/700-14
20	6	21.7	8.21	50	I 6,I 16B20-0.4/800-6
	10	21.0	20.90	80	I 6,I 16B20-0.6/800-10
	14	20.9	39.30	100	I 6,I 16B20-0.8/800-14
25	10	26.6	29.90	80	I 6,I 16B25-0.6/900-10
25	14	26.9	39.20	100	I 6,I 16B25-0.8/900-14
30	10	28.2	28.10	100	I 6,I 16B30-0.8/800-14
30	14	32.2	39.20	100	I 6,I 16B30-0.8/1000-14
40	10	45.4	35.30	100	I 6,I 16B40-1.0/900-10
40	14	40.2	19.4	125	I 6,I 16B40-1.0/1000-14
50	10	53.9	35.3	100	I 6,I 16B50-1.0/1000-14
60	10	61.05	35.3	100	I 6,I 16B60-1.0/1100-10
60	14	60.08	49.40	125	I 6,I 16B60-1.0/1200-14
80	10	81.83	35.3	100	I 6,I 16B80-1.0/1200-10
80	14	80.9	49.40	125	I 6,I 16B80-1.0/1400-14
100	10	101.9	35.3	100	I 6,I 16B100-1.0/1300-10
100	14	100.06	49.40	125	I 6,I 16B100-1.0/1500-14
120	10	115.5	35.3	100	I 6,I 16B120-1.0/1500-10
120	14	119.0	49.40	125	I 6,I 16B120-1.0/1700-14
130	14	128.80	49.4	125	I 6,I 16B130-1.0/1750-14
130	18	129.09	63.5	150	I 6,I 16B130-1.0/1967-18
150	14	148.1	49.4	125	I 6,I 16B150-1.0/1890-14
150	18	148.2	63.5	150	I 6,I 16B150-1.0/2010-18

公稱換熱面積m2	通道間距mm	計算換熱面積 m2	流速 1m/ces時處理量 m3/h	接管公稱直徑	型號
6	6	6.5	8.2	50	I 6, I 16T6-0.4/500-6
6	10	5.8	13.7	70	I 6, I 16T6-0.4/600-10
8	6	8.7	8.2	50	I 6, I 16T8-0.4/600-6
	10	7.7	17.3	80	I 6, I 16T8-0.5/660-10
	10	8.7	13.7	70	I 6, I 16T8-0.4/700-10
10	6	9.9	12.5	70	I 6, I 16T10-0.6/500-6
	10	9.2	17.30	80	I 6, I 16T10-0.5/660-10
	10	8.8	20.9	80	I 6, I 16T10-0.6/600-10
15	6	12.5	8.2	50	I 6, I 16T15-0.4/700-6
	10	14.64	17.30	80	I 6, I 16T15-0.5/800-10
	10	13.3	20.9	80	I 6, I 16T15-0.6/700-10
	14	13.8	29.2	100	I 6, I 16T15-0.6/800-14
20	6	19.0	12.5	70	I 6, I 16T20-0.6/700-6
	10	18.3	28.1	80	I 6, I 16T20-0.8/800-10
	14	18.5	39.3	100	I 6, I 16T20-0.8-800-14
25	10	23.1	28.1	100	I 6, I 16T25-0.8/800-10
25	14	23.3	49.4	125	I 6, I 16T25-1.0/800-14
30	10	29.0	35.3	100	I 6, I 16T30-1.0/800-10
30	14	28.1	59.4	125	I 6, I 16T30-1.2/800-14
40	10	40.9	20.9	80	I 6, I 16T40-0.6/1200-10
	14	42.3	39.3	100	I 6, I 16T40-0.8/1200-14
	18	44.9	63.5	150	I 6, I 16T40-1.0/1200-18
50	10	46.2	35.5	100	I 6, I 16T50-1.0/1000-10
	14	53.2	49.4	125	I 6, I 16T50-1.0/1200-14
	18	54.0	76.3	150	I 6, I 16T50-1.2/1200-18
60	10	56.8	20.9	80	I 6, I 16T60-0.6/1400-10
	14	60.7	39.3	100	I 6, I 16T60-0.8/1400-14
	18	59.6	63.5	150	I 6, I 16T60-1.0/1400-18
80	10	76.4	28.1	100	I 6, I 16T80-0.8/1400-10
	14	78.6	39.3	100	I 6, I 16T80-0.8/1600-14
	18	82.0	63.5	150	I 6, I 16T80-1.0/1600-18
100	10	101.4	28.1	100	I 6, I 16T100-0.8/1600-10
	14	98.8	49.4	125	I 6, I 16T100-1.0/1600-14
	18	98.8	76.3	150	I 6, I 16T100-1.2/1600-18
120	10	115.5	42.5	125	I 6, I 16T120-1.2/1400-10
120	14	119.0	59.4	125	I 6, I 16T120-1.2/1600-14
150	14	149.15	59.4	125	I 6, I 16T150-1.2/1800-14
	18	149.86	76.3	150	I 6, I 16T150-1.2/2000-18
	20	147.6	83.81	150	I 6, I 16T150-1.2/2050-20
